パソコンの故障 〜電源ユニットの交換/3

電源の故障
  ↓
PCの中を見る
  ↓
電解コンデンサ不良
  ↓
中古電源ユニット
  ↓
電源ユニット交換

NEC PC-MJ26X/H-J 電源ユニットTG-2005の交換

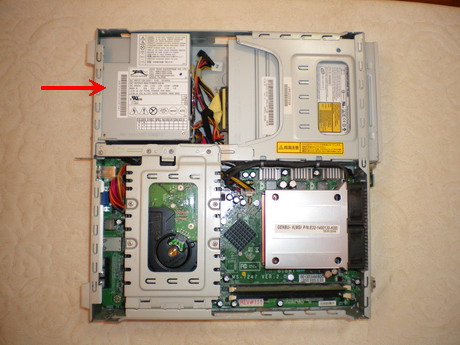

(矢印が電源ユニットです)

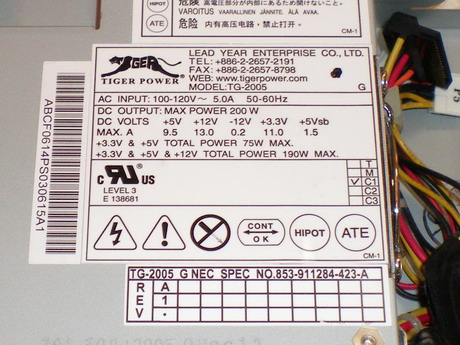

(Tiger Power 型番 TG-2005,REV A1 と書いてあります)

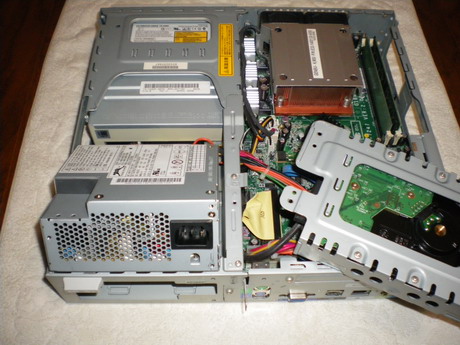

(ネジをはずして電源ユニットを取り出そうとします)

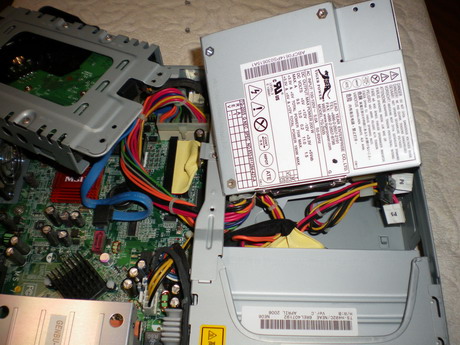

(コネクターをはずさないと電源ユニットは取り出せません)


この時点で電源ユニットを全部取り出すのも面倒だと思ったので、コネクターはつないだまま、電源ユニットのはずせるネジをはずして、中をのぞいてみました。

予想どおり、電解コンデンサが壊れています。ざっと目視した限りでは、4本の電解コンデンサが膨張しており、うち3本が黒い液漏れを起こしていました。

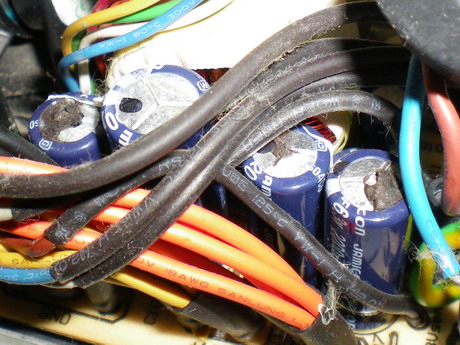

(電解コンデンサの天井が膨張して弁が開き、黒い液漏れを起こしています)
※ 左から2本目の黒いものはメーカーによるマジックによる印です。
